滑片泵结构形式图解

来源： 河北嵘盛机械设备制造有限公司 日期：2021-09-09 17:20:37 点击：2390 属于：新闻资讯

滑片泵主要由泵体、定子、转子、滑片、泵盖、衬板、泵轴、机械密封、轴承、安全阀等零件组成。

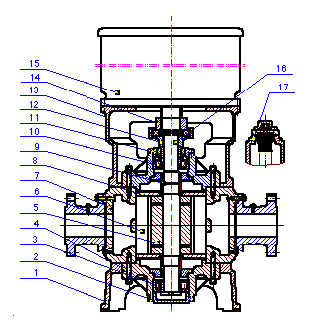

立式滑片泵结构图解：
滑片泵图解

1、底座 2、轴承盖 3、轴承 4、泵盖 5、转子 6、滑片 7、泵体 8、衬板 9、机械密封 10、轴承 11、轴承盖 12、泵联轴器 13、机座 14、电机联轴器 15、电机 16、泵轴 17、安全阀

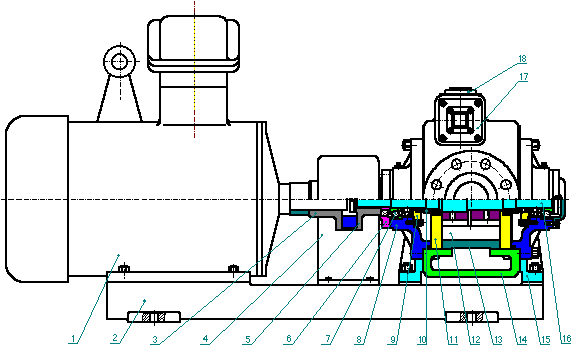

卧式滑片泵图解：
立式滑片泵结构

1.电机 2.底座 3.电机联轴器 4.防护罩 5.泵联轴器 6.轴承盖 7.轴承 8.泵盖 9.静块座 10.机械密封 11.衬板 12.滑片 13.转子 14.泵体

15.轴 16.安全阀 17.加液盖

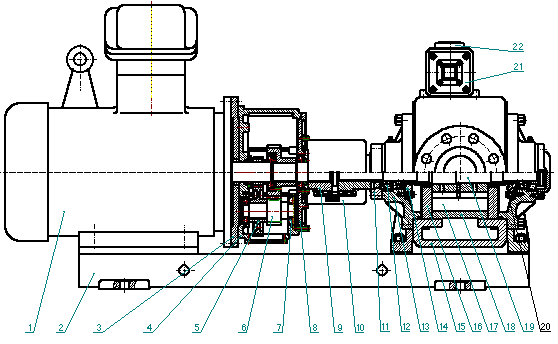

卧式滑片泵结构

1.电机 2.底座 3.连接板 4.齿轮箱体 5.齿轮 6.齿轮轴 7.轴承 8.箱盖 9.联轴器 10.防护罩 11.轴承盖 12.轴承 13.泵盖 14.静块座 15.泵体 16.衬板 17.滑片 18.转子 19.轴 20.机械密封 21.安全阀 22.加液盖

HGB（W）滑片泵采用立式和卧式结构，可直接安装在管道中，占地面积小，安装方便。采用防爆等级为DⅡBT4的防爆电机，具有优良的防爆性能。可在无泵房的室外工作，可大大降低资金投入和运行成本。
HGB（W）80-6以上规格的滑片式管道泵采用柔性联轴器和高精度全封闭齿轮减速器，其他规格采用柔性联轴器，电机直接驱动，使用寿命长，效率高。高、低振动、低噪音、自吸性能好。同时，完全消除了皮带传动产生的静电问题，使泵的运行更加安全可靠。
采用新结构、新材料。HGB（W）滑片式管道泵轴封采用左右机械密封结构，运行安全可靠；滑片采用新材料、新结构，保证滑片具有优越的耐磨性和自由伸缩性。提高泵的性能和使用寿命。
